Thông Số Kỹ Thuật
| Model | MG-C600M-S |
| Dung tích ly giấy | 2–12oz (75–300ml) – thay khuôn linh hoạt |
| Đường kính miệng ly | 55–90mm |
| Chiều cao ly | 50–100mm |
| Đường kính đáy ly | 55–75mm |
| Loại giấy sử dụng | Giấy tráng PE một mặt hoặc hai mặt, định lượng 150–350 GSM |
| Công suất sản xuất | 150–180 ly/phút |
| Nguồn điện | 380V – 50Hz – 3 pha |
| Công suất trung bình | 16 kW |
| Yêu cầu khí nén | Áp suất: 0.4 Mpa Lưu lượng: 0.6 m³/phút |
| Tổng trọng lượng máy | 2400 kg |
| Kích thước đóng gói (DxRxC) | 2350 × 1250 × 1500 mm |
Cấu Tạo Thiết Bị
| STT | Bộ phận | Hình ảnh |
| 1 | Hệ thống hút giấy |  |
| 2 | Cơ cấu dập đáy giấy trực tiếp |  |
| 3 | Hệ thống hàn siêu âm điều khiển bằng động cơ servo
|  |
| 4 | Cuộn mép ly hai giai đoạn |  |
| 5 | Hệ thống truyền động |  |
| 6 | Gia nhiệt đáy bằng khí nóng |  |

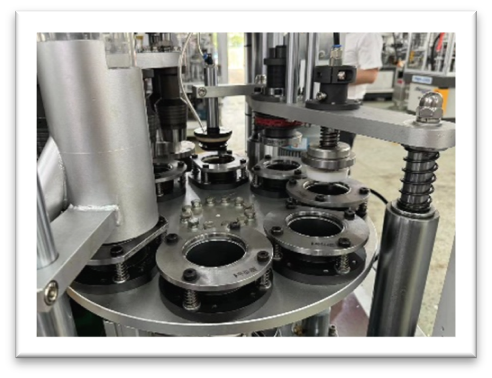

| 7 | Mâm quay chính điều khiển bằng động cơ servo |  |
| 8 | Hệ thống camera kiểm tra lỗi |  |
| 9 | Hệ thống điều khiển điện |  |
Cấu Hình Thiết Bị
| Hạng mục | Thương hiệu | Xuất xứ |
| Bộ nguồn chuyển mạch | Schneider / Siemens | Pháp / Đức |
| Aptomat chính và nhánh | Schneider / Siemens | Pháp / Đức |
| Aptomat bảo vệ động cơ nhiệt từ | Schneider / Siemens | Pháp / Đức |
| Khởi động từ AC | Schneider / Siemens | Pháp / Đức |
| Bộ điều khiển silicon công suất cao ba pha | Fotek | Đài Loan |
| Rơ-le bán dẫn điều khiển nhiệt độ | Fotek | Đài Loan |
| Rơ-le trung gian dạng nhỏ | Schneider / Siemens | Pháp / Đức |
| Rơ-le điện từ nhỏ | Schneider / Siemens | Pháp / Đức |
| Bo khuếch đại tín hiệu số PLC I/O | Delta | Đài Loan |
| Bộ điều khiển lập trình PLC | Delta | Đài Loan |
| Module điều khiển nhiệt độ | Delta | Đài Loan |
| Màn hình cảm ứng | Delta | Đài Loan |
| Động cơ servo cấp giấy đáy ly | Delta | Đài Loan |
| Driver servo cấp giấy đáy ly | Delta | Đài Loan |
| Bộ biến tần | Delta | Đài Loan |
| Cảm biến giám sát thiếu quạt giấy | Panasonic | Nhật Bản |
| Cảm biến phát hiện rơi/mất ly | Fotek | Đài Loan |
| Bộ tạo siêu âm | HENXA | Trung Quốc |
| Đầu hàn siêu âm | HENXA | Trung Quốc |
| Súng khí nóng tạo nhiệt đáy (2 cái) | ||
| Bộ mã hóa quay | Omron | Nhật Bản |
| Động cơ chính (3 pha có phanh điện từ) | GPG gear motor | Trung Quốc |
| Hộp giảm tốc | ||
| Động cơ xả cuộn giấy đáy | GPG | Trung Quốc |
| Động cơ cuốn miệng ly | GPG | Trung Quốc |
| Động cơ tạo hình phần đáy ly | GPG | Trung Quốc |
| Bơm dầu / động cơ bơm dầu | YISHIDA | Trung Quốc |
| Bộ phun dầu silicon | Trung Quốc | |
| Tay gắp chân không | Trung Quốc | |
| Khớp nối nhanh đường khí | Airtac | Đài Loan |
| Xi lanh | ZhengMao | Trung Quốc |
| Van điện từ / Van cơ khí | Airtac | Đài Loan |
| Khung máy (sắt góc tiêu chuẩn MaSteel) | Mingguo Machinery | Trung Quốc |
| Bạc đạn | FSB | Trung Quốc |
| Hệ thống bôi trơn | ||
| Cam phân độ chính xác cao / Bánh răng / Xích (xử lý nhiệt) | Mingguo CNC | Trung Quốc |
| Trục thẳng | GCr15 | Trung Quốc |
| Trục truyền | 45# | Trung Quốc |
| Mâm quay | Hợp kim nhôm ZL104 | Trung Quốc |
